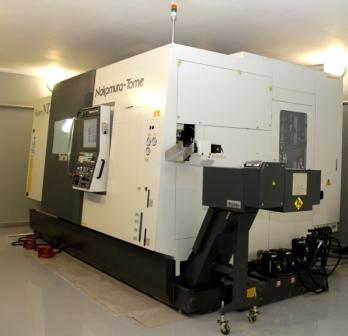

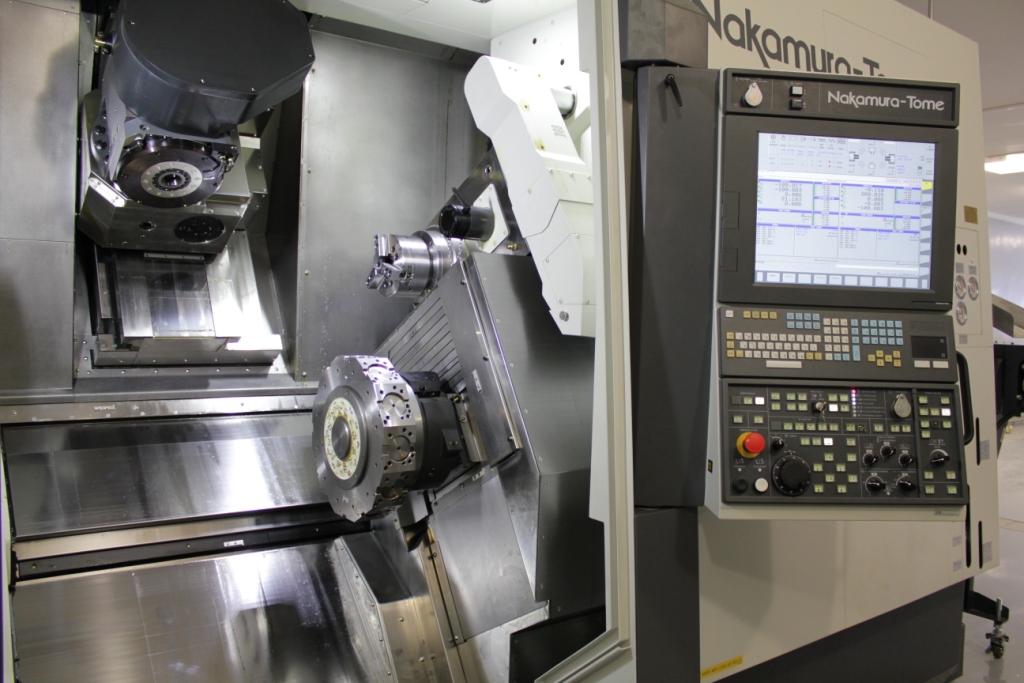

Токарно-фрезерный центр Nakamura Tome Super NTJX (Япония)


Многофункциональный токарно-фрезерный центр с 2-мя шпинделями, 1-ой револьверной головкой, 1-им инструментальным (фрезерным) шпинделем с автоматической сменой инструмента.



Возможность одновременной обработки деталей в шпинделе и противошпинделе инструментами револьверной головки и инструментального шпинделя обеспечивает существенное сокращение циклов обработки.Модель системы ЧПУ Fanuc 31i-А 2-РАТН







Основные характеристики
     Максимальный диаметр, устанавливаемый над направляющими, Ø245 мм
     Максимальный диаметр      обрабатываемой детали, Ø170 мм
     Максимальная длина      обрабатываемой детали, 1090 мм
     Расстояние между конусами шпинделей,   макс./мин., 1290/210 мм



Устанавливаемый патрон
     шпиндель 6" (165 мм)
     противошпиндель 6" (165 мм)



Перемещения
     Максимальные перемещения
         суппорта по осям X1/X2, 455/222,5 мм
     Максимальные перемещения
         суппорта по осям Z1/Z2, 1090/1005 мм
     Величина перемещений по осям Y1/Y2,  ±70/+ 20 - 50мм
     Максимальные перемещения
         суппорта по оси В2, 1080 мм
     Максимальная скорость быстрых перемещений по осям X1/X2, 16 м/мин
     Максимальная скорость быстрых перемещений по осям Z1/Z2/B2, 40 м/мин
     Максимальная скорость быстрых перемещений по оси В2, 40 м/мин
     Максимальная скорость быстрых перемещений по осям Y1/Y2, м/мин 16/6



Шпиндель
     Максимальный диаметр
         отверстия в шпинделе, Ø63мм
     Диаметр отверстия      в направляющей трубе шпинделя, Ø52 мм
     Диаметр обрабатываемого прутка, Ø51 мм
     Тип передней части А2-6
     Частота вращения, 60-6000 мин-1
     Внутренний диаметр подшипников в передней части шпинделя, 100 мм



Противошпиндель
     Максимальный диаметр отверстия в шпинделе, Ø63 мм
     Диаметр отверстия       в направляющей трубе шпинделя, Ø52 мм
     Диаметр обрабатываемого прутка, Ø51 мм
     Тип передней части  А2-5
     Частота вращения, 60-6000 мин-1
     Внутренний диаметр подшипников   в передней части противошпинделя, 100 мм



Фрезерный шпиндель
     Расположение   Верхнее
     Поворот, ± 115°
     Частота вращения, 80-8000 мин-1



Тип хвостовика инструмента

     КМ 63, CAPTO C6 HSK-A63
     Количество инструментов, 40 шт
     Макс. диаметр инструмента, Ø70/90 мм
     Макс. длина инструмента, 280 мм
     Макс.масса инструмента, 8 кг
     Время смены инструмента, 1,3 с
     Индексация угла, ° 5



Ось С
     Минимальное ввод / программируемое приращение, 0,001°
     Максимальная частота вращения, 600 мин-1
     Диапазон рабочих подач, 4800°/мин-1



Револьверная головка
     Количество револьверных головок, 1 шт
     Размеры инструмента с хвостовиком квадратного сечения, 25 × 25 (20) мм
     Размеры инструмента с хвостовиком круглого сечения, 25 мм



Приводной инструмент
     Количество устанавливаемого приводного инструмента, 12 шт
     Диаметр хвостовика приводного инструмента, 2 - 16 мм
     Частота вращения инструмента, 60 - 6000 мин-1



Приводы
     Мощность привода

        шпинделя  (30 мин/пост), 15/11 кВт
        привода противошпинделя    (30 мин/пост), 11/7,5 кВт
        привода инструментального шпинделя, 7,5/3,7 кВт
        привода приводного инструмента  (40 %, 15 мин/пост), 5,5/3,7 кВт
